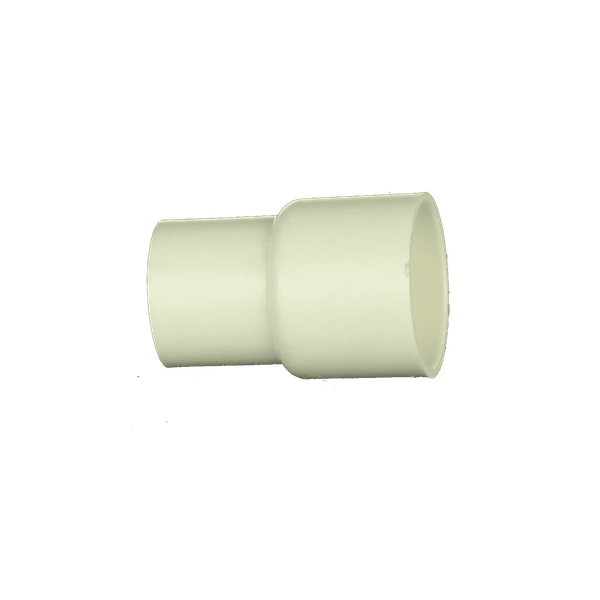

Trong mạng lưới điện âm tường hoặc đi nổi, việc thay đổi kích thước ống luồn từ tuyến chính (trục tổng) sang các tuyến nhánh (công tắc, ổ cắm) là điều bắt buộc. Để kết nối mượt mà giữa một ống tiết diện lớn và một ống tiết diện nhỏ, chúng ta cần đến khớp nối giảm PVC-U.

Tuy nhiên, đây không chỉ là vật tư thu hẹp đường ống đơn thuần. Tại vị trí chuyển bậc, không gian luồn cáp bị thu hẹp đột ngột, làm tăng nguy cơ ma sát và kẹt dây mồi. Nếu chọn sai kích cỡ hoặc thi công ẩu, đây sẽ là điểm “thắt cổ chai” tàn phá vỏ bọc cách điện. Bạn có thể tham khảo thêm các giải pháp vật tư phụ kiện điện chuẩn xác tại Thành Nam Bảo Lộc – đơn vị cung cấp sản phẩm Nhựa Tiền Phong cho nhiều công trình thực tế.

Bản chất vật lý tại điểm “thắt cổ chai” khi luồn dây

Nguy cơ kẹt cáp và tăng ma sát kéo

Khi bó dây cáp đi từ ống lớn sang ống nhỏ qua khớp nối giảm, không gian di chuyển bị bóp nghẹt. Lực ma sát giữa vỏ bọc dây điện và thành ống nhựa sẽ tăng vọt. Kỹ thuật viên sẽ phải dùng lực kéo mạnh hơn, dễ dẫn đến tình trạng giãn lõi đồng hoặc đứt ngầm dây bên trong.

Rủi ro trầy xước vỏ bọc cách điện

Điểm chuyển tiếp giữa hai miệng ống, nếu không được thiết kế vát đều hoặc thợ thi công để lại ba-via (nhựa thừa), sẽ trở thành những lưỡi dao ngầm. Khi dây điện bị kéo căng qua khu vực này, vỏ PVC bảo vệ dễ bị cứa rách, để lại mầm mống chập cháy phóng điện sau khi đóng điện.

Vai trò của khớp nối giảm PVC-U trong thiết kế mạng lưới điện

Phân nhánh hệ thống hợp lý và tiết kiệm

Khớp nối giảm cho phép thiết kế hệ thống theo dạng rễ cây: dùng ống đường kính lớn (như D25, D32) cho trục chính chứa nhiều dây từ tủ điện, sau đó giảm dần xuống ống nhỏ (D16, D20) khi tẽ nhánh ra từng thiết bị đơn lẻ. Điều này giúp tối ưu chi phí vật tư và giảm thiểu chiều sâu rãnh đục trên tường.

Bảo vệ kết cấu tường và thẩm mỹ

Thay vì phải đục những đường rãnh khổng lồ để chạy ống to xuyên suốt toàn bộ công trình, khớp nối giảm giúp đưa hệ thống về các kích thước nhỏ gọn tại những vị trí không cần thiết, bảo vệ kết cấu chịu lực của mảng tường.

Những sai lầm kinh điển khi chuyển bậc ống điện

Bỏ qua quy tắc “Hệ số lấp đầy” (Fill Ratio)

Đây là lỗi chí mạng nhất. Nhiều người thợ tính toán số lượng dây cáp dựa trên kích thước của ống lớn, nhưng lại quên mất rằng toàn bộ bó dây đó phải chui lọt qua ống nhỏ phía sau khớp nối giảm. Tiêu chuẩn quy định tổng tiết diện dây điện không được vượt quá 40% tiết diện mặt cắt trong của ống để đảm bảo tản nhiệt và dễ rút dây.

Chuyển bậc quá gắt (Nhảy size đột ngột)

Việc thu nhỏ kích thước ống quá đột ngột (ví dụ từ D32 gắt xuống ngay D16) tạo ra một gờ cản lớn bên trong. Khi luồn dây mồi từ hướng ống nhỏ lên ống lớn, đầu dây mồi rất dễ bị kẹt lại tại điểm khấc này.

Không dán keo hoặc dán sai kỹ thuật

Nhiều thợ điện chủ quan không dán keo PVC tại khớp nối giảm vì nghĩ “không có áp lực nước”. Tuy nhiên, khe hở tại đây sẽ tạo điều kiện cho nước xi măng chảy vào trong lúc chôn ống, đông cứng lại và “khóa chết” toàn bộ dây cáp bên trong.

Giải pháp thi công an toàn với khớp nối giảm

Luôn tính toán tiết diện dựa trên đoạn ống nhỏ nhất

Bất kể ống trục chính lớn đến đâu, hãy đảm bảo số lượng dây cáp đi qua khớp nối giảm phải tuân thủ đúng hệ số lấp đầy của phần ống kích thước nhỏ để quy hoạch dây hợp lý.

Định hướng chiều kéo dây thông minh

Khi thi công ở những tuyến có dùng khớp giảm, nên ưu tiên luồn cáp theo hướng từ ống lớn sang ống nhỏ. Nếu phải kéo ngược lại, cần đảm bảo các mép cắt ống đã được dũa nhẵn hoàn toàn trước khi lắp vào khớp giảm.

Khớp nối giảm PVC-U dùng cho ống điện là phụ kiện phân phối và điều hướng cáp tuyệt vời nếu bạn hiểu đúng về sức chứa của nó. Việc chuyển bậc kích thước ống cần đi kèm với sự tính toán cẩn thận về số lượng dây, đảm bảo hệ thống không chỉ an toàn lúc đóng điện mà còn dễ dàng nâng cấp, bảo trì về sau.

Đối với các nhà thầu cơ điện, việc lựa chọn vật tư phụ kiện đồng bộ, chất lượng cao là yếu tố tiên quyết. Để bóc tách vật tư chuẩn xác và nhận báo giá ưu đãi cho dự án, bạn có thể tham khảo tại Thành Nam Bảo Lộc – Nhà Phân phối chính thức Nhựa Tiền Phong tại phường Bảo Lộc, Lâm Đồng.
