Hệ thống ống dẫn khí nén là một phần quan trọng trong nhiều nhà xưởng, garage, xưởng cơ khí, xưởng gỗ, nhà máy sản xuất, khu đóng gói, dây chuyền tự động và các cơ sở sử dụng thiết bị khí nén. Khí nén thường được dùng để vận hành súng hơi, máy siết bu lông, xy lanh khí, van điều khiển, máy phun sơn, thiết bị đóng gói, hệ thống vệ sinh bụi và nhiều loại máy móc công nghiệp khác.

Một hệ thống khí nén vận hành tốt không chỉ phụ thuộc vào máy nén khí. Đường ống dẫn khí, van khóa, bộ lọc, bộ tách nước, bình chứa, đầu nối, đồng hồ áp và cách bố trí tuyến ống đều ảnh hưởng trực tiếp đến áp suất, lưu lượng, độ ổn định và mức độ an toàn khi sử dụng. Nếu thiết kế sai, hệ thống có thể bị tụt áp, rò khí, đọng nước, thiết bị hoạt động yếu, tiêu hao điện năng hoặc phát sinh rủi ro tại các mối nối.

Trong bài viết dưới đây, Thành Nam Bảo Lộc sẽ cùng bạn tìm hiểu hệ thống ống dẫn khí nén là gì, những thành phần cần có và các lưu ý quan trọng khi chọn vật liệu, phụ kiện, bố trí đường ống cho nhà xưởng hoặc công trình kỹ thuật.

Hệ thống ống dẫn khí nén là gì?

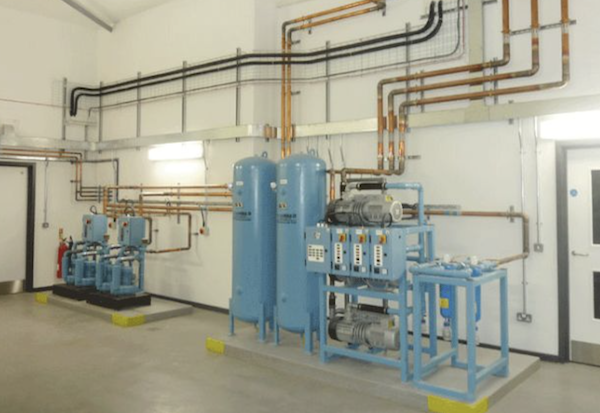

Hệ thống ống dẫn khí nén là gì?

Hệ thống ống dẫn khí nén là mạng lưới đường ống dùng để đưa khí nén từ máy nén khí hoặc bình tích áp đến các điểm sử dụng trong nhà xưởng. Khí nén sau khi được tạo áp sẽ đi qua bình chứa, bộ lọc, bộ tách nước, bộ điều áp, đường ống chính, ống nhánh và đến từng thiết bị đầu cuối.

Mục tiêu của hệ thống là cung cấp đủ lưu lượng và áp suất cho thiết bị làm việc ổn định. Nếu đường ống quá nhỏ, quá dài, nhiều co gấp hoặc rò rỉ nhiều, áp suất tại đầu dùng sẽ giảm, khiến thiết bị hoạt động yếu hơn so với công suất thiết kế.

Hệ thống khí nén cũng cần được kiểm soát độ ẩm và tạp chất. Khí nén thường mang theo hơi nước, dầu và bụi mịn từ quá trình nén. Nếu không lọc tốt, nước và dầu có thể đi vào thiết bị, làm giảm tuổi thọ máy móc, ảnh hưởng chất lượng sản phẩm hoặc gây hư hỏng các chi tiết điều khiển.

Vì sao hệ thống ống dẫn khí nén cần thiết kế đúng?

Khí nén là nguồn năng lượng được sử dụng rộng rãi nhưng cũng tiêu tốn điện năng đáng kể. Một hệ thống đường ống không tốt có thể làm máy nén khí chạy nhiều hơn để bù lại lượng áp bị mất. Điều này làm tăng chi phí vận hành, tăng hao mòn máy nén và giảm hiệu quả sản xuất.

Thiết kế đúng giúp khí nén đi đến các điểm sử dụng với áp suất ổn định hơn. Đường ống đủ lớn, bố trí ít tổn thất, mối nối kín và có bộ lọc phù hợp sẽ giúp thiết bị vận hành đều, giảm tình trạng lúc mạnh lúc yếu.

Ngoài hiệu suất, yếu tố an toàn cũng rất quan trọng. Khí nén làm việc dưới áp lực, nên vật liệu đường ống và phụ kiện phải phù hợp với áp suất sử dụng. Không nên dùng ống không được nhà sản xuất khuyến nghị cho khí nén chỉ vì dễ mua hoặc chi phí thấp.

Các thành phần chính của hệ thống khí nén

Một hệ thống khí nén thường gồm máy nén khí, bình tích áp, bộ sấy khí nếu cần, bộ lọc, bộ tách nước, đồng hồ áp, van khóa, đường ống chính, ống nhánh và các điểm cấp khí cho thiết bị. Tùy quy mô nhà xưởng, hệ thống có thể đơn giản hoặc phức tạp hơn.

Máy nén khí tạo ra nguồn khí có áp. Bình tích áp giúp ổn định áp suất và giảm tần suất đóng mở của máy nén. Bộ lọc và bộ tách nước giúp loại bỏ hơi nước, dầu và bụi trong khí. Đường ống chính phân phối khí đi khắp nhà xưởng. Các ống nhánh đưa khí đến từng vị trí làm việc.

Van khóa được bố trí để cô lập từng khu vực khi cần bảo trì. Đồng hồ áp giúp theo dõi áp suất tại các điểm quan trọng. Nếu hệ thống có nhiều thiết bị yêu cầu áp suất khác nhau, có thể cần thêm bộ điều áp tại từng nhánh.

Chọn vật liệu ống dẫn khí nén cần thận trọng

Vật liệu đường ống là yếu tố cần được lựa chọn kỹ. Hệ thống khí nén làm việc với áp suất, rung động, thay đổi nhiệt độ và đôi khi có dầu, hơi nước trong khí. Vì vậy, không phải loại ống nhựa nào cũng có thể dùng cho khí nén.

Một lưu ý quan trọng là không nên tự ý dùng ống PVC-U cấp thoát nước thông thường cho khí nén nếu sản phẩm không được nhà sản xuất công bố phù hợp với ứng dụng khí nén. Ống PVC-U được dùng phổ biến trong cấp thoát nước, luồn dây điện hoặc các hạng mục dân dụng theo đúng dòng sản phẩm, nhưng khí nén là môi trường áp lực khác với nước. Khi có sự cố, vật liệu không phù hợp có thể gây rủi ro an toàn.

Đối với hệ thống khí nén, nên chọn vật liệu chuyên dụng hoặc được khuyến nghị rõ cho khí nén, có thông số áp suất làm việc, nhiệt độ, phương pháp nối và phụ kiện tương thích. Trước khi thi công, cần kiểm tra kỹ tài liệu kỹ thuật, tư vấn từ nhà cung cấp và yêu cầu vận hành thực tế của xưởng.

Đường kính ống ảnh hưởng đến áp suất và lưu lượng

Đường kính ống dẫn khí nén ảnh hưởng trực tiếp đến tổn thất áp suất. Nếu ống quá nhỏ so với nhu cầu sử dụng, khí phải di chuyển với tốc độ cao, gây sụt áp lớn. Khi đó, thiết bị ở cuối tuyến thường hoạt động yếu, đặc biệt khi nhiều máy cùng dùng khí một lúc.

Khi chọn đường kính ống, cần xem xét lưu lượng máy nén, số lượng thiết bị sử dụng, khoảng cách từ máy nén đến điểm dùng, áp suất yêu cầu và khả năng mở rộng trong tương lai. Không nên chỉ chọn ống theo đầu ra của máy nén mà bỏ qua tổng chiều dài tuyến và số nhánh.

Với nhà xưởng có nhiều điểm dùng khí, đường ống chính nên đủ lớn để phân phối ổn định. Các ống nhánh có thể nhỏ hơn tùy thiết bị. Nếu xưởng có kế hoạch tăng máy móc sau này, nên tính dư hợp lý để tránh phải thay toàn bộ tuyến ống khi mở rộng.

Bố trí đường ống dạng vòng hay dạng nhánh?

Hệ thống khí nén có thể bố trí theo dạng tuyến nhánh hoặc dạng vòng. Dạng nhánh thường đơn giản, dễ thi công và phù hợp với quy mô nhỏ. Khí đi từ máy nén theo một tuyến chính rồi chia ra các điểm sử dụng. Tuy nhiên, nếu tuyến dài hoặc nhiều thiết bị dùng đồng thời, điểm cuối có thể bị sụt áp hơn.

Dạng vòng giúp khí có thể cấp từ nhiều hướng, áp suất trong mạng lưới ổn định hơn. Cách này phù hợp với nhà xưởng có nhiều vị trí dùng khí, dây chuyền dài hoặc nhu cầu mở rộng. Tuy chi phí ban đầu có thể cao hơn, nhưng vận hành thường linh hoạt hơn.

Việc chọn dạng nào cần dựa vào mặt bằng xưởng, số lượng thiết bị, lưu lượng khí và kế hoạch sản xuất. Với xưởng nhỏ, hệ thống nhánh có thể đủ. Với nhà máy hoặc xưởng có nhiều khu vực làm việc, nên cân nhắc mạng vòng để giảm sụt áp.

Hạn chế co gấp và mối nối không cần thiết

Mỗi co, tê, van, đầu nối hoặc đoạn thu nhỏ đường kính đều có thể làm tăng tổn thất áp suất. Nếu hệ thống có quá nhiều khúc gấp, máy nén phải làm việc nhiều hơn để duy trì áp tại điểm dùng. Vì vậy, tuyến ống nên được bố trí ngắn gọn, ít co gấp và hạn chế thay đổi đường kính đột ngột.

Các mối nối cũng là điểm dễ rò khí. Rò khí nén có thể không dễ thấy như rò nước, nhưng lại làm thất thoát năng lượng liên tục. Một lỗ rò nhỏ nếu kéo dài nhiều ngày có thể khiến máy nén chạy nhiều hơn và tiêu tốn điện.

Khi thi công, cần siết nối đúng kỹ thuật, dùng phụ kiện phù hợp và kiểm tra rò sau khi hoàn thiện. Không nên lắp đặt tạm bợ bằng nhiều đoạn nối chắp vá, vì hệ thống khí nén cần độ kín và ổn định cao.

Xử lý nước ngưng trong hệ thống khí nén

Trong quá trình nén khí, hơi nước trong không khí có thể ngưng tụ thành nước. Nếu không xử lý tốt, nước sẽ theo đường ống đến thiết bị, gây gỉ chi tiết kim loại, giảm chất lượng phun sơn, ảnh hưởng thiết bị điều khiển và làm hư dụng cụ khí nén.

Để xử lý nước ngưng, hệ thống cần có bình chứa, bộ tách nước, bộ lọc và điểm xả nước tại các vị trí phù hợp. Đường ống chính nên được bố trí có độ dốc nhẹ về điểm xả hoặc bẫy nước, tùy thiết kế. Các nhánh cấp khí nên lấy khí từ phía trên đường ống chính để hạn chế kéo nước theo vào thiết bị.

Với các ứng dụng yêu cầu khí khô như phun sơn, đóng gói, thiết bị điều khiển chính xác hoặc sản xuất thực phẩm, có thể cần thêm máy sấy khí và bộ lọc tinh. Đây là phần rất quan trọng, không nên chỉ tập trung vào máy nén mà bỏ qua chất lượng khí.

Bố trí van khóa theo từng khu vực

Van khóa giúp cô lập từng nhánh hoặc từng khu vực khi cần bảo trì, sửa chữa hoặc mở rộng hệ thống. Nếu không có van khóa, mỗi lần sửa một điểm rò hoặc thay đầu nối, xưởng có thể phải ngừng toàn bộ hệ thống khí nén, ảnh hưởng sản xuất.

Van nên được đặt tại đầu tuyến chính, trước từng khu vực, trước cụm thiết bị quan trọng và tại các điểm cần bảo trì thường xuyên. Vị trí van cần dễ tiếp cận, có ký hiệu rõ để người vận hành thao tác nhanh khi cần.

Ngoài van khóa, nên có đồng hồ áp tại các điểm quan trọng để theo dõi sự chênh lệch áp suất. Nếu áp tại cuối tuyến thấp hơn nhiều so với đầu nguồn, có thể hệ thống đang bị sụt áp do đường ống nhỏ, bộ lọc nghẹt hoặc có rò khí.

Kiểm tra rò khí sau khi lắp đặt

Sau khi lắp đặt hệ thống ống dẫn khí nén, cần kiểm tra rò khí trước khi đưa vào vận hành chính thức. Có thể kiểm tra bằng cách nghe tiếng xì, dùng dung dịch tạo bọt tại các mối nối hoặc sử dụng thiết bị phát hiện rò chuyên dụng nếu hệ thống lớn.

Rò khí thường xuất hiện tại ren, đầu nối nhanh, van, măng sông, co tê hoặc các vị trí rung động. Cần xử lý ngay khi phát hiện vì rò khí làm giảm áp và tiêu tốn điện năng. Với hệ thống lớn, kiểm tra rò định kỳ là cách tiết kiệm chi phí vận hành rất hiệu quả.

Ngoài mối nối, cần kiểm tra cả ống mềm cấp đến thiết bị. Nhiều xưởng có đường ống chính tốt nhưng ống mềm, đầu nối nhanh hoặc dây dẫn tại máy bị rò, làm thất thoát khí đáng kể.

Hệ thống ống dẫn khí nén là hạng mục quan trọng trong nhà xưởng, garage, xưởng cơ khí, xưởng gỗ và nhiều dây chuyền sản xuất. Một hệ thống tốt cần có máy nén phù hợp, bình tích áp, bộ lọc, bộ tách nước, đường ống đúng đường kính, vật liệu phù hợp với khí nén, van khóa đầy đủ và mối nối kín.

Khi thiết kế và thi công, cần đặc biệt thận trọng trong việc chọn vật liệu đường ống. Không nên tự ý dùng ống không được khuyến nghị cho khí nén, nhất là các loại ống chỉ phù hợp cho cấp thoát nước thông thường. Nếu bạn đang cần tư vấn vật tư đường ống, phụ kiện và giải pháp kỹ thuật phù hợp cho nhà xưởng, hệ thống cấp nước, thoát nước hoặc hạ tầng tại Lâm Đồng, có thể liên hệ Thành Nam Bảo Lộc – Nhà Phân phối chính thức Nhựa Tiền Phong tại Lâm Đồng.
